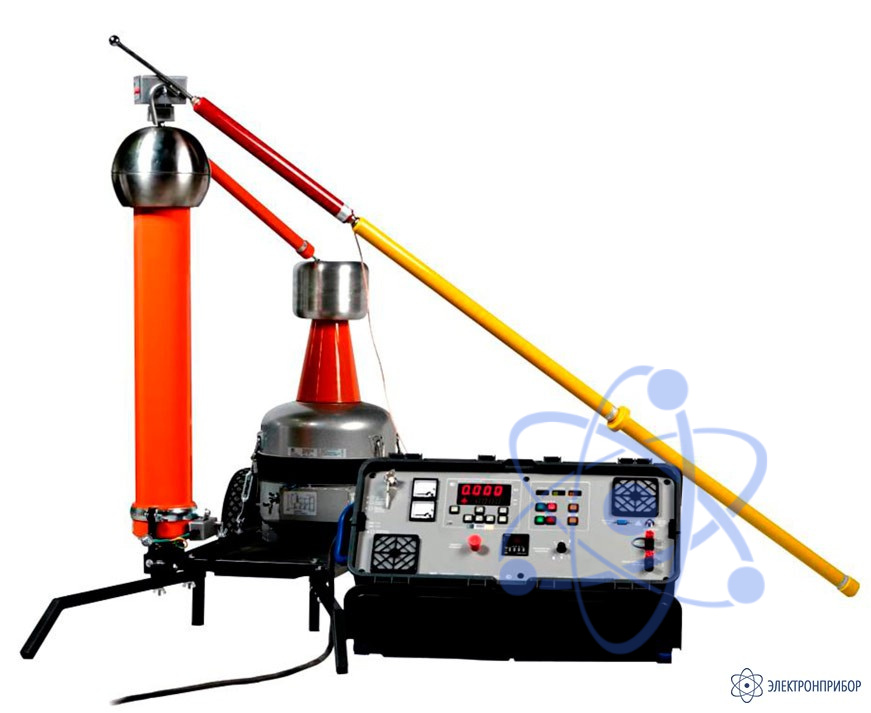

УИВ-15/7,5 — переносная установка для испытания высоким напряжением

УИВ-15/7,5 — переносная установка для испытания высоким напряжением
Похожие товары

УИВ-15/7,5 — переносная установка для испытания высоким напряжением


Производитель
Гарантия
12 мес
Артикул
38744

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Описание установки для испытания высоким напряжением УИВ:

Установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.

Установки выпускаются в трех исполнениях:

1) Переносные (без индекса в наименовании): УИВ-15/7,5, УИВ-15/15, УИВ-50/7,5, УИВ-100/20.

Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).

Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.

Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.

В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.

2) В транспортном исполнении (с индексом Т в наименовании): УИВ-100/20T.

Установка смонтирована в специальных транспортных кейсах на колесах.

3) Для встраивания в мобильные передвижные лаборатории (с индексом М в наименовании): УИВ-15/7,5М, УИВ-20/7,5М, УИВ-20/20М, УИВ-50/7,5М, УИВ-100/7,5М, УИВ-100/7,5-130М, УИВ-100/20М, УИВ-150/18М.

От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы. Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.

Дополнительные устройства установки для испытания высоким напряжением УИВ:

Для расширения испытательных возможностей переносных установок серии УИВ и удобства их эксплуатации, по желанию Заказчика, в состав поставки может быть включен ряд дополнительные приборов и устройств:

  • Пульт управления типа ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) - вместе с делителем напряжения ДН-10ЕО расширяет диапазон испытательных напряжений «вниз» до 1 кВ, что позволяет применять установки и для испытаний вторичных цепей электрооборудования;
  • Встраиваемый в пульт управления таймер позволяет оператору задавать время приложения напряжения;
  • Диод выпрямительный ДВЛ-150 – обеспечивает возможность испытания установками объектов постоянным напряжением до 70 кВ;
  • Оптоизолированный датчик тока СМД-10 (СМД-11) – обеспечивает возможность измерения тока утечки в изоляции объектов в процессе испытания их постоянным (переменным) напряжением;
  • Штанга для наложения заземления ШПР-100 - предназначена для оперативного наложения заземления в высоковольтных испытательных схемах со значениями испытательных напряжений до 100 кВ. Снабженная резистором демпфирующим типа РД 100/15, штанга может применяться для снятия остаточного потенциала с объектов испытаний, имеющих значительную емкость;
  • Прибор-измеритель характеристик частичных разрядов ИЧР 201;
  • Соединительный конденсатор для измерения характеристик частичных разрядов в объекте испытаний;
  • Тележка транспортная - для удобства перемещения установки в пределах производственных помещений.

Ниже, на блок-схеме, показана базовая комплектация переносных установок серии УИВ, а также набор устройств и приборов, расширяющих их испытательные возможности.

блок-схема УИВ

Дополнительные устройства установки для испытания высоким напряжением УИВ-М:

По желанию заказчика в состав поставки установок УИВ-М может быть включен ряд дополнительные приборов и устройств:

  • Оптоизолированный датчик тока СМД – обеспечивает возможность измерения тока утечки в изоляции объектов процессе испытания их постоянным (переменным) напряжением;
  • Съемный элегазовый проходной изолятор ИПЭ-100;
  • Устройство снятия заряда УСЗ-100.

Технические характеристики установки для испытания высоким напряжением УИВ и УИВ-М:

Параметр УИВ-150/18М УИВ-100/20Т, УИВ-100/20, УИВ-100/20М УИВ-100/7,5, УИВ-100/7,5М, УИВ-100/7,5-130М УИВ-50/7,5, УИВ-50/7,5М УИВ-20/20М УИВ-20/7,5М УИВ-15/15 УИВ-15/7,5, УИВ-15/7,5М
Номинальное напряжение, кВ 150 100 100 50 20 20 15 15/10*
Номинальное напряжение питания, В 220 220 220 220 220 220 220 220
Основной диапазон генерируемых напряжений, кВ 10 - 150 10-100 10-100 5-50 2 - 20 1 - 20 1-15 1-15
Дополнительный диапазон генерируемых напряжений, кВ* - 1-10 1-10 1-5 - - нет нет
Испытательное напряжение частоты 50 Гц, кВ 165 110 110 55 22 22 16,5 16,5
Установившийся ток к.з., А, не менее 1,0 2,5 1,2 2,5 11 5,5/6,7 20,0 6,5/7,2*
Минимальная емкость нагрузки, нФ 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0
Максимальная емкость нагрузки при номинальном напряжении, нФ 2,6 5,9 1,9 8,5 140 60 210 105/170*
Максимальная емкость при испытании цепей блокировки и управления, нФ 15 15 15 40 220 220 2000 330
Испытательная мощность, кВА
- длительный режим
- повторно-кратковременный режим, ПВ 10%

6,0
18,0

12,0
20,0

4,1
7,8

4,4
7,5

12,0
20,0

4,4
7,2

10,0
15,0

4,7
7,4
Номинальное напряжение постоянного тока, кВ** 150 70 УИВ-100/7,5, УИВ-100/7,5М - 70, УИВ-100/7,5-130М - 130 70 25 25 20 20
Коэффициент пульсаций (холостой ход), %, не более** 3,0 1,0 2,0 2,0 1,0 3,0 2,0 2,0
Максимальный ток нагрузки, мА** 50 50 УИВ-100/7,5 -10,
УИВ-100/7,5М, УИВ-100/7,5-130М - 20
20 50 30 20 УИВ-15/7,5 - 20, УИВ-15/7,5М - 30
Максимальная емкость нагрузки, мкФ** 5,0 7,0 2,0 5,0 5,0 5,0 5,0 5,0
Максимальная потребляемая мощность, не более, кВА 14,0 13,5 4,4 4,4 14,5 4,4 13,5 5,0
Погрешность измерения высокого напряжения, % 3,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0
Стабильность воспроизведения напряжений в диапазоне, % 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0
Интенсивность ЧР при номинальном напряжении, пКл, не более 5,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0
Масса комплекта (нетто/брутто), кг 190/- УИВ-100/20Т - 185/240,
УИВ-100/20, УИВ-100/20М - 175/210
85/110 80/105 85/- 80/- 175/210 75/100

* — В знаменателе - значения для последовательного включения секций обмотки НН испытательного трансформатора.
** — При комплектовании установки УИВ-100 пультом ПУ 220-12/4,4 , а для установки УИВ-100/20(Т) пультом ПУ 220-31/14 с дополнительным блоком БПТ-220/22.
*** — При комплектовании выпрямителем типа ДВЛ.

Наименование Количество
1 Трансформатор испытательный ИОГ-хх 1
2 Пульт управления ПУ 220-11/4,4 1
3 Делитель напряжения ДН-ххЕ(О) 1
4 Диод ДВЛ-150-2 -
5 Комплект кабелей 1
6 Руководство по эксплуатации установки (включает в себя методику периодической аттестации установки) 1
7 Руководство по эксплуатации вольтметра ВА 11 1
8 Руководство по эксплуатации делителя напряжения ДН-ххЕ(О) 1
9 Аттестат на установку 1

Доплнительная комплектация УИВ:

(поставляется за отдельную плату)

Наименование Цена
1 Встроенный таймер в пульт управления По запросу
2 Делитель напряжения ДН-10ЕО По запросу
3 Диод выпрямительный ДВЛ-150 По запросу
4 Оптоизолированный датчик тока СМД-10 По запросу
5 ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) По запросу
6 Разрядное сопротивление По запросу
7 Тележка для перемещения установки По запросу
8 Транспортная тара (футляры по ГОСТ 14225-83) По запросу
9 Трансформатор испытательный ИОГ-хх(Р) По запросу
10 Штанга для наложения заземления По запросу
