ИВА-10М — гигрометр

ИВА-10М — гигрометр

ИВА-10М — гигрометр


Производитель:
Прочие
Межповерочный интервал:
12 мес.
Реестр ГСИ РК:
до 19.06.2022 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение гигрометра ИВА-10М:

  • Измерение влажности элегаза в элегазовом электротехническом оборудовании;
  • Оборудование осушки воздуха и технологических газов, глубокая осушка;
  • Контроль процессов сушки продукции.

Описание гигрометра ИВА-10М:

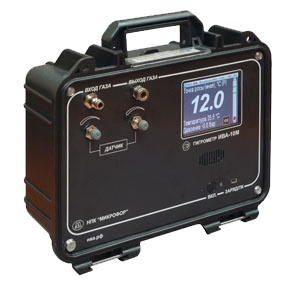

Гигрометр ИВА-10М состоит из корпуса со съемной откидной крышкой (кейса) в котором под лицевой панелью размещены пробоотборное устройство, измерительный преобразователь влажности и температуры, схема обработки сигналов и индикации, аккумулятор.

Работа гигрометра полностью согласуется с документом ГОСТ ИСО 8573-3-2006. Сжатый воздух. Часть 3. Методы контроля влажности

В гигрометре использован рекомендованный метод определения влажности – «...Измерение электрическим сенсором, основанном на электрической емкости...» (ГОСТ ИСО 8573-3-2006 стр.4, табл.6). Согласно общим положениям (п.6.1) ГОСТ ИСО 8573-3-2006 пробоотборное устройство позволяет определять точку росы при атмосферном или реальном давлении воздуха. Наличие индикатора расхода и вентилей для регулировки расхода обеспечивает постоянный расход воздуха в пределах допустимых значений.  Используемый метод отбора проб – «Экстракция» (п.6.2.2.2) или «Измерение при сниженном давлении» (п.6.2.2.3).

Полностью выполняются «Требования к отбору проб» (п.6.3). Материалы, используемые для отвода воздуха в пробоотборную систему, не влияют на результат измерений (п.6.3.2). Гигрометр ИВА-10Мимеет датчик давления для регистрации давления в пробоотборной системе (п.6.3.3). Для оценки «...достижения стабильности работы измерительной системы...» гигрометр ИВА-10М имеет графический режим вывода результатов измерений, позволяющий наглядно определить момент установления показаний (п.6.3.5).

Для оценки результатов контроля (п.8) в гигрометре ИВА-10М имеется возможность приведения измеренного значения к стандартным условиям. Согласно ГОСТ ИСО 8573-3-2006 стандартными являются следующие условия:  «...температура 20°С;  давление 7 бар...»

Следует обратить внимание на небрежность перевода исходного документа ISO 8573-3, в котором стандартные условия описаны следующим образом:  «...Compressed air temperature 20°C  Compressed air pressure 7 bar(e)...»

Таким образом, под стандартным давлением подразумевается избыточное давление 7 бар (абсолютное давление 8 бар).   В гигрометре реализовано приведение измеренных значений к абсолютному давлению 1 бар и 8 бар.   Пробоотборное устройство гигрометра обеспечивает регулирование расхода газа через камеру с измерительным преобразователем влажности и температуры в широком диапазоне входных давлений. Пневматическая схема пробоотборного устройства содержит быстроразъемный входной штуцер, входной вентиль, проточную камеру с измерительным преобразователем влажности и температуры, датчик давления в камере, выходной вентиль, датчик расхода газа и выходной штуцер. Пробоотборное устройство рассчитано для эксплуатации при максимальном рабочем давлении до 10 бар изб.

Особенности гигрометра ИВА-10М:

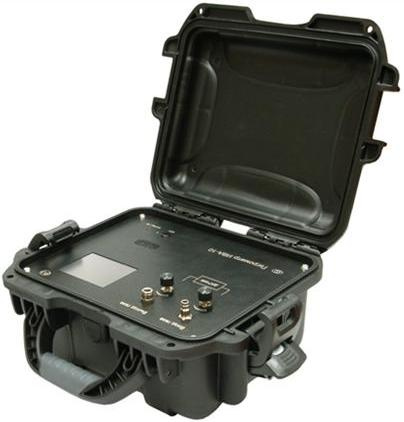

  • Гигрометр ИВА-10М представляет собой автономный, цифровой прибор, выполненный в переносном кейсе со съемной крышкой.
  • Гигрометр ИВА-10М имеет сенсорный цветной дисплей.

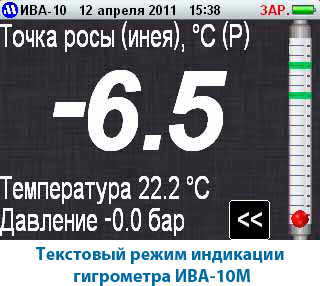

  • Гигрометр ИВА-10М рассчитывает температуру точки росы (инея), массовую концентрацию и объемную долю влаги  на основе измеренных значений относительной влажности и температуры.
  • В области отрицательных температур гигрометр индицирует относительную влажность газа надо льдом и температуру точки инея
  • Гигрометр ИВА-10М имеет функцию голосовых подсказок при выполнении измерений.

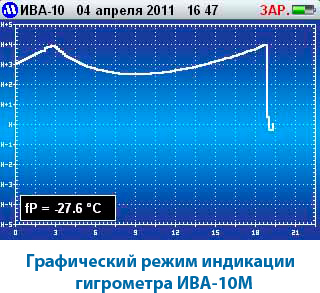

  • Для повышения наглядности процесса установления показаний в гигрометре предусмотрен графический режим индикации, в котором на индикатор выводится динамический график зависимости измеряемой точки росы (инея) от времени с возможностью его детализации.

  • Гигрометр ИВА-10М содержит часы и внутреннюю память, в которую протоколируются результаты измерений. Интервал записи от 5 мин до 12 часов.  Запись в память во включенном состоянии осуществляется с интервалом 1 мин. Гигрометр ИВА-10М сохраняет результаты более 200000 измерений.
  • Гигрометр ИВА-10М  снабжен цифровым выходом, позволяющим взаимодействовать с ПК по USB-интерфейсу. Программное обеспечение, поставляемое с гигрометром, позволяет считывать результаты измерений на ПК.
  • Питание гигрометра осуществляется от встроенного аккумулятора. Время непрерывной работы не менее 6 часов.

Технические характеристики гигрометра ИВА-10М:

Параметр Значение
Диапазон измерения температуры точки росы (инея) *, °С -60...+43
Диапазон измерения избыточного давления, МПа от 0 до 1
Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа 23°С в диапазоне измерений от минус 60°С точки инея до плюс 20°С точки росы, °С ±2
Пределы допускаемой основной абсолютной погрешности измерений избыточного давления **:
в диапазоне от 0 до 1 МПа не более, МПа
±(0,001+0,02Р ***)
Габаритные размеры гигрометра, мм (не более): 260х310х130
Масса, кг, не более 5
Рабочие условия применения гигрометра
Температура, °С -15...+ 50
Относительная влажность, % до 95 % при 35°С
Атмосферное давление, кПа от 84 до 106
Время непрерывной работы от полностью заряженного аккумулятора, час, не менее 6
Межповерочный интервал, месяцев 12

* в диапазоне измерений влажности газа от минус 60 до 0°С гигрометр выводит значения влажности в единицах температуры точки инея;
в диапазоне измерений влажности газа от 0 до плюс 43°С гигрометр выводит значения влажности в единицах температуры точки росы.

**- после выполнения установки «0»;
***- Р- измеренное значение избыточного давления в МПа.

Наименование Количество
1 Гигрометр ИВА-10М 1
