DILO 3-032-R003 — прибор для определения продуктов распада элегаза

Производитель

Артикул

56538

Оригинальный прибор

Описание прибора для определения продуктов распада элегаза DILO 3-032-R003:

В процессе эксплуатации распределительного устройства продукты разложения могут возникать после отключения, и могут привносить негативный эффект на качество элегаза в выключателе и изоляционные свойства.

По этим причинам анализ продуктов разложения очень важен. Измерение может быть легко проведено с помощью испытательных трубок и пластиковых мешков.

Следующая концентрация может быть измерена:

SO2: 1 до 500 число частей на миллион по объему;
HF: 1,5 до 15 число частей на миллион по объему;
Масляная пыль: 1 до 10 мг/м³ (от 0,16 до 1,6 промилле).

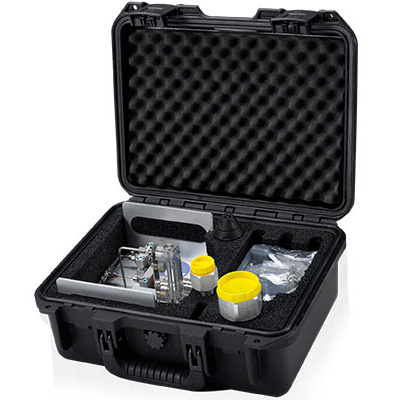

Устройство поставляется в удобном пластиковом кейсе. Газоплотные соединения DN8 и DN20 включены в объем поставки.

Технические характеристики прибора для определения продуктов распада элегаза DILO 3-032-R003:

Параметр	Значение
Содержание SO2	От 0,0 до 499,9 ppmv
Содержание HF	От 1,5 до 15 ppmv
Содержание масляного тумана	От 1 до 10 мг/м³
Размеры	198 х 115 х 165 мм
Размеры кейса	360 х 290 х 165 мм
Масса	2,4 кг
Принцип измерения	Химическая реакция

№	Наименование	Количество
1	Прибор для определения продуктов распада элегаза DILO 3-032-R003	1
2	Расходомер	1
3	Элемент шпунтового соединения	1
4	Предохранительный клапан	1
5	Крепления для пробирок и соединительные элементы DN8 и DN20	1
6	Приспособление для открытия пробирки	1
7	Переходник с соединительным шлангом	1
8	Запасное уплотнительное кольцо	2
9	Соединительный шланг длиной 2 м	1
10	Транспортная упаковка из черного пластика	1
11	Инструкция по эксплуатации (мультиязычная) на CD	1

Дополнительная комплектация DILO 3-032-R003:

(Поставляется за отдельную плату)

№	Наименование
1	10 пробирок для диоксида серы SO2 тип 1/a; диапазон измерения: 1 - 25 промилле (ppmv); пластиковые мешки для проб газа объемом 1 литр (3-032-21) 05-1026-R001
2	10 пробирок для диоксида серы SO2 тип 20/a; диапазон измерения: 20 - 200 промилле (ppmv); пластиковые мешки для проб газа объемом 1 литр (3-032-21) 05-1026-R002
3	10 пробирок для диоксида серы SO2 тип 50/b; диапазон измерения: 50 - 500 промилле (ppmv); пластиковые мешки для проб газа объемом 1 литр (3-032-21) 05-1026-R003
4	10 пробирок для фтороводорода HF тип 1,5/b; диапазон измерения: 1,5 - 15 промилле (ppmv); пластиковые мешки для проб газа объемом 2 литра (3-032-20) 05-1026-R010
5	10 пробирок для определения наличия масляного тумана тип 1/a; диапазон измерения: 1 - 10 мг/м3 (от 0,16 до 1,6 промилле); пластиковые мешки для проб газа объемом 10 литров (3-032-22) 05-1026-R015
6	10 пластиковых мешков для проб газа объемом 1 литр 05-1025-R001
7	10 пластиковых мешков для проб газа объемом 2 литра 05-1025-R002
8	3 пластиковых мешка для проб газа объемом 10 литров 05-1025-R004
9	Адаптер для опорожнения мешка для сбора выпускного газа 3-969-R005
10	Дополнительная инструкция по эксплуатации на CD-ROM 6-0004-R213
11	Упаковка для 3-032-R003 3-775-R026-C
