В мегаомметре ПСИ-2530 есть несколько режимов работы для различных задач, среди которых:

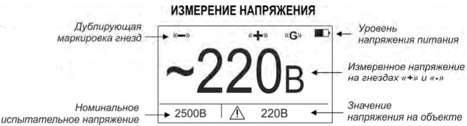

- Измерение напряжения — режим, активирующийся по умолчанию при включении прибора. Измеряет постоянное или переменное напряжение между гнездами «–» и «+». Действующее значение измеренного напряжения не должно превышать 770 В, чтобы избежать выхода прибора из строя. Основная индикация будет присутствовать до пуска измерения сопротивления изоляции, позволяя увидеть обесточен ли объект испытания.

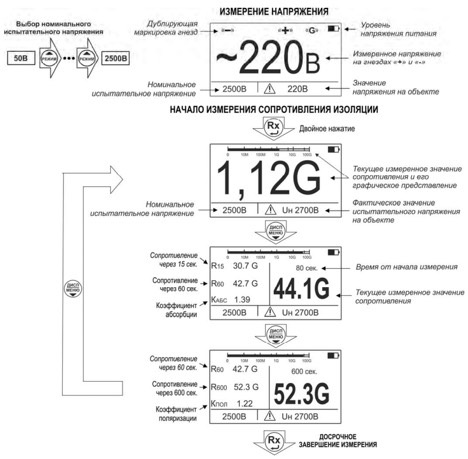

- Измерение сопротивления изоляции — основной режим работы мегаомметра, к которому применяются параметры измерений в настройках прибора (метод расчета коэффициента абсорбции, длительность теста и вычисление коэффициента поляризации).
Для кратковременного измерения можно удерживать кнопку пуска измерения, при ее отпускании измерение прекратится. Это удобно для быстрой проверки целостности изоляции. Для полноценного теста производится двойное нажатие кнопки пуска измерения, тогда последнее будет протекать в течение указанного времени в параметрах измерения. Кнопкой переключения дисплея можно будет просматривать значения сопротивления, зафиксированные на отрезках времени 15, 30, 60, 600 сек., и наблюдать вычисленные значения коэффициента абсорбции и индекса поляризации.

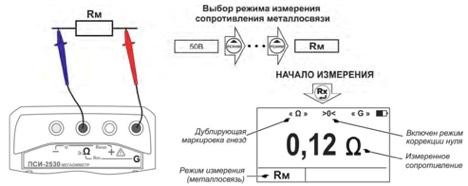

- Измерение сопротивления металлосвязи — быстрое измерение низких сопротивлений силой тока 200 мА. Данный режим используется для оценки целостности и качества контактных соединений защитных проводников. Измерение блокируется, если в цепи присутствует значительное напряжение. Для защиты от повреждений падение напряжения между измерительными гнездами не должно превышать 300 В.

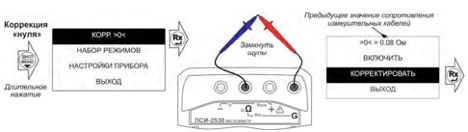

В цепи измерения сопротивления металлосвязи также присутствует сопротивление измерительных проводов. Прибор может автоматически вычитать это сопротивление из результата, если перед измерением провести коррекцию нуля.

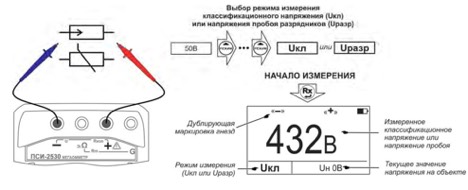

- Измерение классификационного напряжения и напряжения пробоя разрядников — данные режимы плавно повышают значение испытательного напряжения до момента, когда сила тока в измерительной цепи достигает 1 мА (классификационное напряжение) или до момента возникновения разряда электрической дуги (напряжение пробоя). Режимы применяются для проверки классификационного напряжения и напряжения пробоя ограничителей перенапряжения.
Знание рабочих режимов и принципов измерений мегаомметра ПСИ-2530 поможет лучше понимать логику работы прибора и снижать вероятность ошибок при испытаниях.
