Современная практика специалистов, работающих в энергетических, промышленных и других отраслях требует точности при проведении измерений силы тока в действующих цепях. Одними из наиболее распространённых и используемых средств для этих целей являются токоизмерительные клещи. Данные приборы позволяют без разрыва цепи и отключения оборудования производить замеры электрического тока в любых условиях.
Рассмотрим вариант токоизмерительных клещей работа которых основана на измерении величины тока с помощью датчика Холла. Сам же датчик Холла основывается на эффекте Холла – физическом явлении, при котором на краях проводника возникает напряжение под действием поперечного магнитного поля во время протекания по проводнику тока, с направлением перпендикулярным магнитному полю. Плюсом данного варианта токоизмерительных клещей является возможность измерения не только переменного, но и постоянного тока за счёт регистрации интенсивности магнитного поля в сердечнике клещей, а не измерения силы тока вторичной обмотки, как у клещей трансформаторного строения. Минусом же является невысокая точность, причиной которой может стать фактор расположения проводника относительно магнитопровода клещей. Особенно данный фактор проявляется при протекании через проводник малых токов.
Итак, для достижения максимальной точности необходимо соблюдать условие расположение проводника строго по центру относительно магнитопровода клещей, не допускать перекручивания, изгибов и других факторов вносящих погрешность измерений. На практике же проводники малых диаметров располагаются в очень тесных и неудобных для измерений местах.

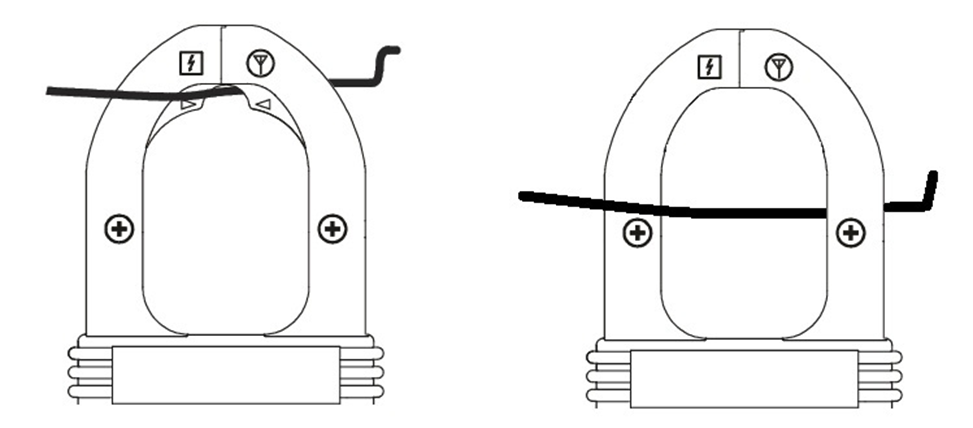

Рисунок 1. Расположение проводника малого диаметра: а) с засечкой AmpTip; б) по центру магнитопровода.
Специально для таких проводников внесена конструктивная особенность в виде специальной засечки в верхней части губок токоизмерительных клещей, прям под датчиком Холла. Технология получила название AmpTip. С помощью данной особенности появилась возможность более удобного позиционирования проводника малого диаметра относительно магнитопровода и датчика Холла в условиях небольшого пространства. Помимо этого, улучшилась точность и чувствительность измеряемых значений силы тока.
ТОО «ЭЛЕКТРОНПРИБОР KZ» рекомендует к приобретению токоизмерительные клещи с технологией AmpTip от производителя Brymen Technology Corporation моделей BM031, ВМ175D, ВМ079, ВМ099.
