В зависимости от модели измерителя тангенса угла диэлектрических потерь и ёмкости изоляции линейки HFJS, которые мы рассматривали ранее, возможна реализация различных схем измерения. Выбор определённой схемы измерения в первую очередь обусловлен заземлением объекта измерения. Для незаземлённых объектов применяется прямая схема измерения, для заземлённых – перевёрнутая.

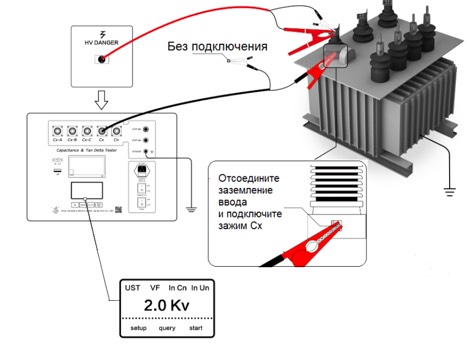

Пример использования прямой схемы: Измерение параметров изоляции ввода - заземление ввода отключено, а ввод изолирован от корпуса трансформатора.

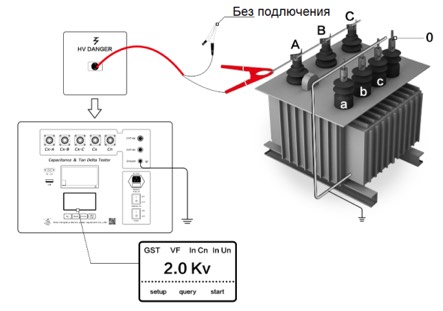

Пример использования перевёрнутой схемы: Измерение параметров изоляции обмоток – обмотки стороны низкого напряжения и корпус трансформатора должны быть заземлены.
В дополнении к примерам выше, у моделей, имеющих многоканальное измерение, возможно одновременное подключение к 3 вводам по прямой схеме.
Остальные измерительные схемы, использующие входы CVT прибора, применяются для измерений на емкостных трансформаторах напряжения. Сложность таких измерений обусловлена комплексной конструкцией емкостных трансформаторов, особенно, если требуется провести измерения каждого конденсатора емкостного делителя по отдельности. Подробные схемы этих измерений указаны в руководстве по эксплуатации.
Для корректной работы с приборами линейки HFJS используйте готовые схемы измерений из руководства. Если нужно уточнить детали — наши инженеры всегда на связи и помогут подобрать оптимальный вариант именно под вашу задачу.
