Описание МИКО-2.3

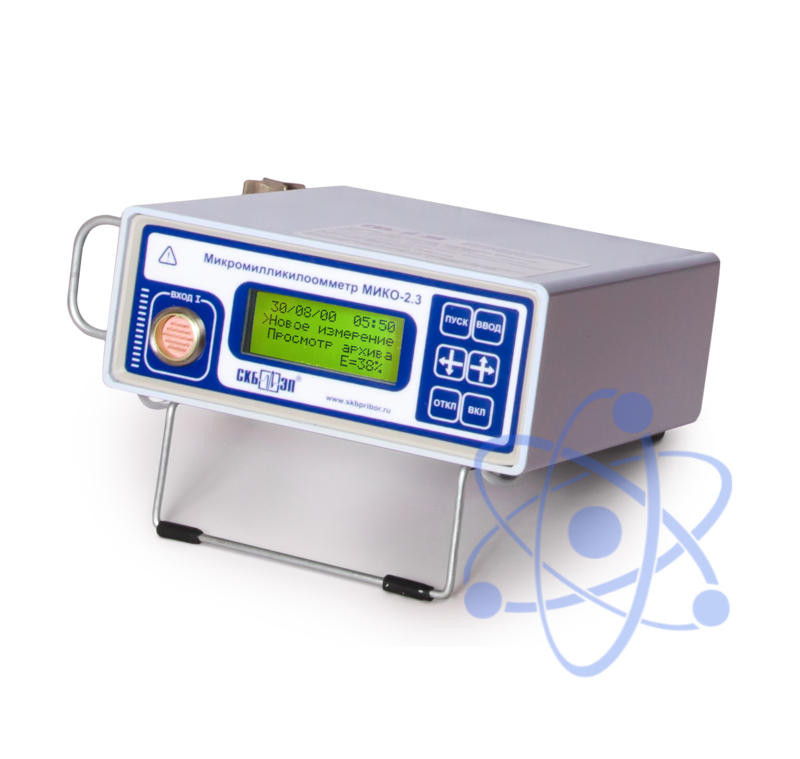

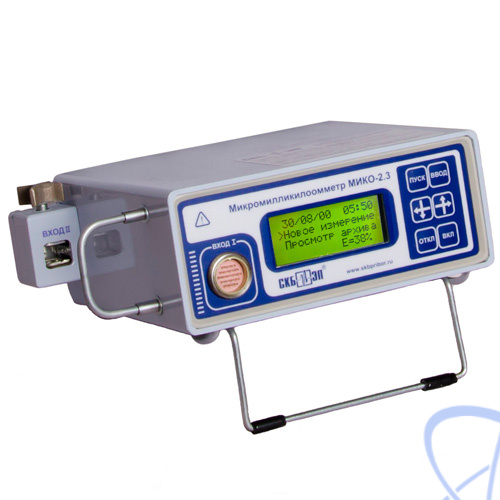

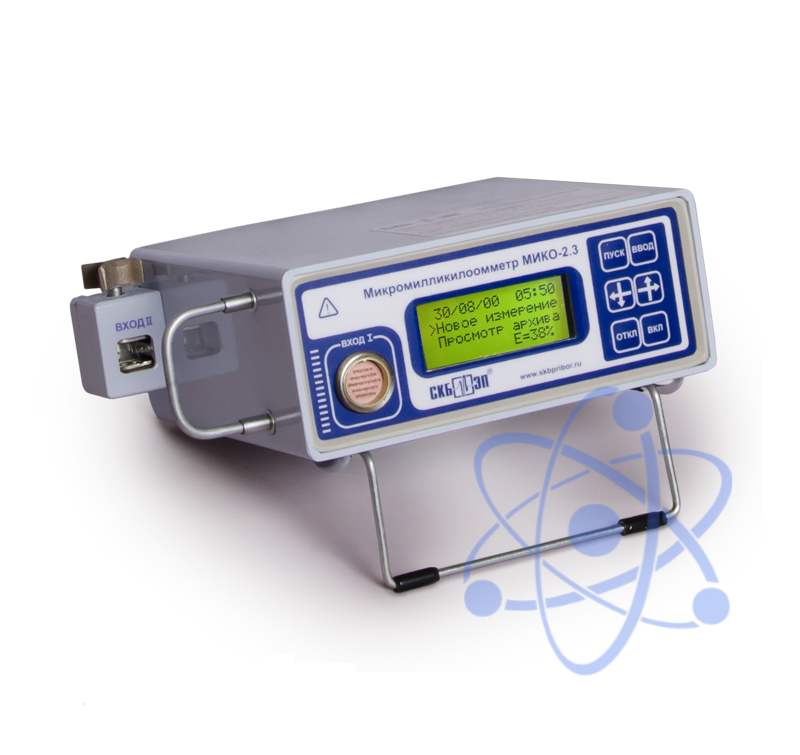

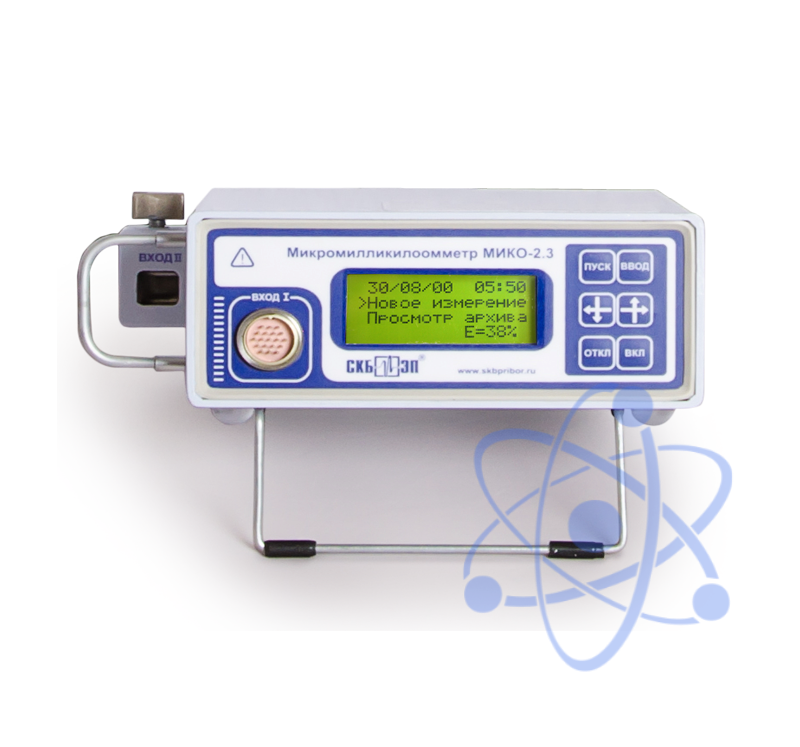

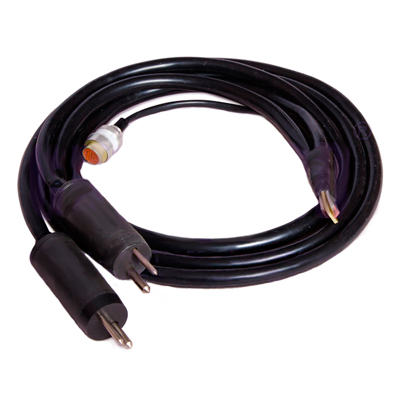

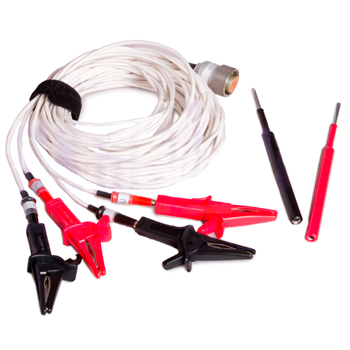

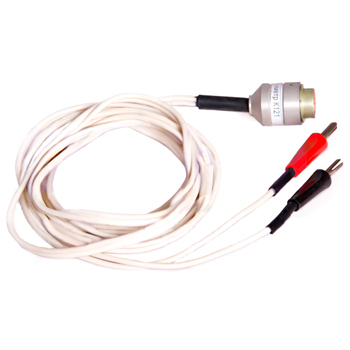

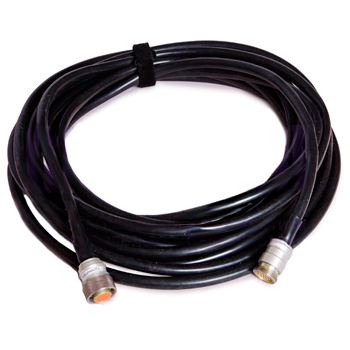

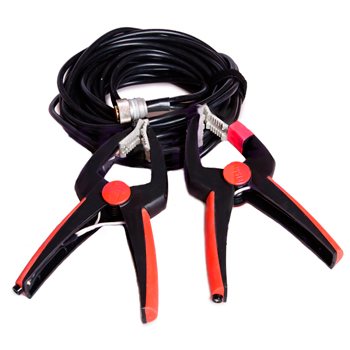

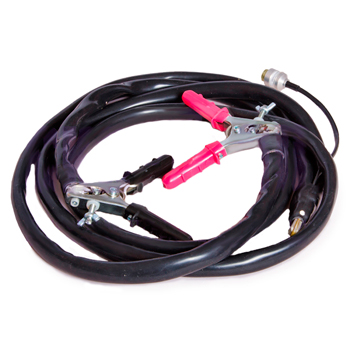

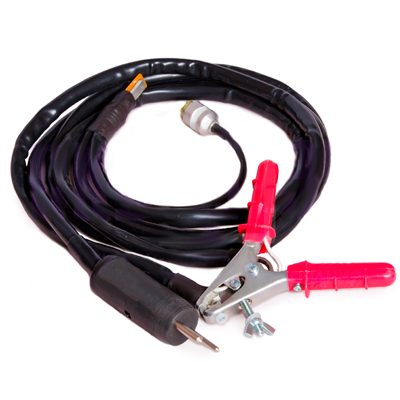

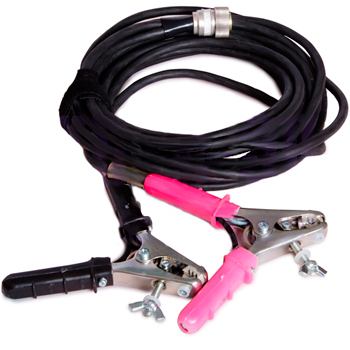

Микромилликилоомметр МИКО-2.3 представляет собой портативную мини-лабораторию, позволяющую охватить все задачи измерения сопротивления в электрооборудовании, так как прибор работает в четырех режимах: микроомметр, миллиомметр, килоомметр и термометр.
С помощью универсального прибора МИКО 2.3 можно проводить измерения электрического сопротивления постоянному току в каждом типе электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование), где требовались бы свои средства полноценной диагностики.
Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 до 105 Ом, а диапазон силы измерительных токов – от 10-3 до 600 А и более.
Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр. То есть, придется пользоваться поочередно тремя - четырьмя приборами, что не всегда удобно. Увеличение числа приборов увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.
Режимы работы МИКО-2.3 и их особенности:
- Режим "микроомметр": измерение сопротивлений контактов на самом большом токе - 1000 А в диапазоне 1 мкОм ÷ 0,1 Ом.
Предназначен для измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных.
Кроме того, данный режим позволяет учитывать особенности измерения с учетом трансформаторов тока (ТТ) в измерительной цепи:
- подрежим "ТТ-есть";
- подрежим "ТТ-нет";
- подрежим ТТ-есть, Тмакс.
При измерении переходных сопротивлений контактов и соединений возникают вопросы о силе измерительного тока, так как при окисленных контактах результат измерения будет завышенным. Поэтому основные требования к микроомметрам – обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.
- Режим "миллиомметр": измерение сопротивлений обмоток в диапазоне 100 мкОм ÷ 1 кОм.
Предназначен для измерения активных сопротивлений в цепях с большой индуктивностью (трансформаторы, электромагниты, электродвигатели и другое) в диапазоне 100 мкОм - 1 кОм.
Здесь предусмотрено два подрежима измерений: измерение сопротивления одиночной и трехфазной обмотки. Кроме того, в МИКО-2.3 заложена функция автоматических пересчетов результатов измерений сопротивлений трехфазной обмотки:
- расчет относительных отклонений сопротивлений линейных обмоток между собой;
- пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
- пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
- пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре с учетом материала обмотки.
- Режим "килоомметр": измерение сопротивлений в диапазоне 0,1 кОм ÷ 300 кОм.
Предназначен для измерения сопротивлений делителей напряжения, балластных, шунтирующих и других резисторов в условиях больших помех и наведенного напряжения в диапазоне 0,1 кОм - 300 кОм.

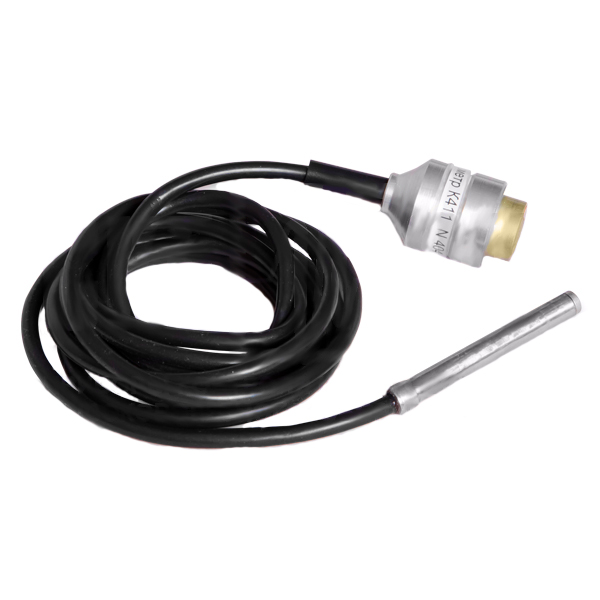

- Режим "термометр": измерение температуры обмоток, масла и воздуха в диапазоне -20°С ÷ +120°С.
Предназначен для измерения температуры обмоток, масла, воздуха в диапазоне -20ºС … +120ºС.
Устройство и принцип работы МИКО-2.3
Цифровой микромилликилоомметр МИКО-2.3 для измерения электрического сопротивления использует метод амперметра-вольтметра, заключающийся в пропускании через это сопротивление постоянного стабильного тока и измерении падения напряжения на измеряемом сопротивлении и силы тока, протекающего через него с последующим вычислением значения сопротивления. Измерение температуры прибор осуществляет путем измерения электрического сопротивления чувствительного элемента датчика температуры с последующим умножением измеренного сопротивления на соответствующий коэффициент преобразования.
В изображенной ниже схеме ток, создаваемый генератором измерительного тока (ГТ), протекая через токовые зажимы измерительного кабеля прибора и измеряемое сопротивление, вызывает на нем падение напряжения, которое подается на вольтметр через потенциальные зажимы кабеля. Сопротивление вычисляется при помощи микро-ЭВМ прибора путем деления измеренного падения напряжения на силу тока, измеренную при помощи амперметра.
