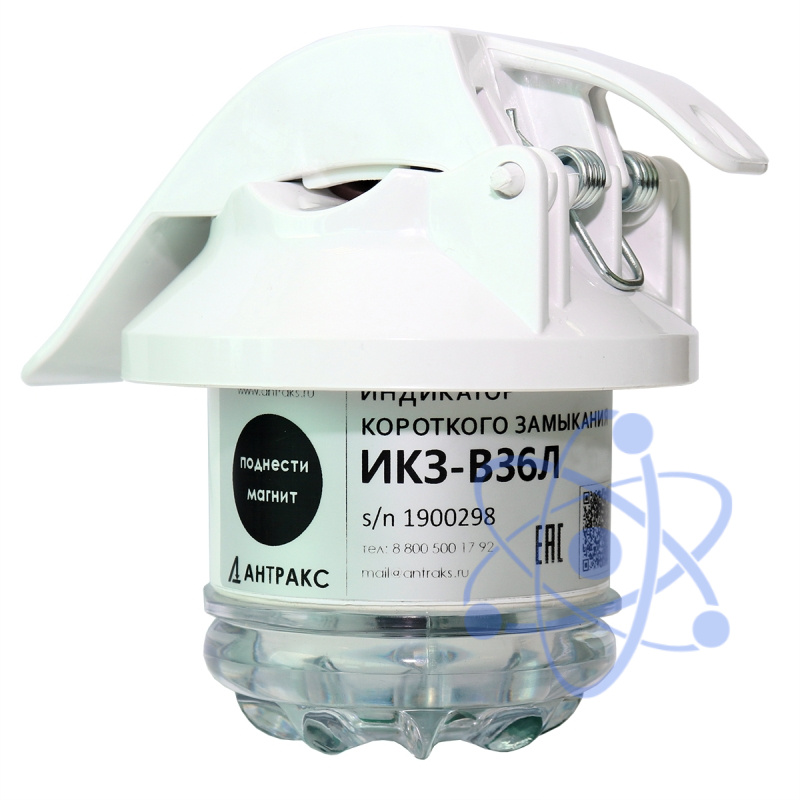

Определение вибрации, неполнофазного режима работы, обрыва провода |
+ |
Типы регистрируемых событий |
- Короткое замыкание
- Однофазное замыкание на землю |
Чувствительность по току КЗ |
20 А |
Автоматическая настройка порога по току КЗ |
+ |
Чувствительность по току ОЗЗ |
0,5 А |
Определение направления на ОЗЗ |
+ |
Контроль напряжения |
+ |
Класс напряжения воздушных линий |
6-35 кВ |
Частота сети |
50 Гц |
Локальная связь (пульт) |
Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) |
Дальняя связь |
Опционально GSM |
Визуальная индикация |
- Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода);
- Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ);
- Индикация направления поиска при ОЗЗ (к генератору или к нагрузке);
- Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
Виды контроля срабатывания |
- Визуальный;
- Радиоканал ближней связи;
- GSM/ GPRS-модем (опционально) |
Сброс индикации |
- По восстановлению питания;
- По таймеру;
- Магнитом;
- С переносного пульта;
- Дистанционно |
Контроль исправности индикатора |
- Магнит;
- Переносной пульт;
- Дистанционно |
Изменение настроек |
- По радиоканалу ближней связи с помощью переносного пульта;
- С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ- 3Л-МР) |
Интеграция со SCADA системами |
- При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
- При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу МЭК-104 |
Источник питания |
Литиевая батарея (19 Ah) |
Срок службы батареи (в режиме ожидания) |
7 лет |
Общее время индикации |
> 1000 ч |
Наработка на отказ индикатора |
Не менее 60 000 ч |
Абсолютный порог срабатывания по току |
20÷1000 А |
Дифференциальный порог срабатывания по току в А |
20÷500 А |
Дифференциальный порог срабатывания по току в % |
50÷500% |
Устойчивость к перегрузке по току |
25 кА/ 500 мс |
Время анализа аварийного процесса |
1 ÷ 200 с |
Бланкирование пусковых токов |
0-200 мс |
Настройка таймера сброса |
Произвольный от 1 ч до 8 дней |
Минимальная длительность аварийного процесса |
0,02 с |
Место установки |
На провод ВЛ |
Диаметр провода |
- 5-28 мм,;
- 17-33 мм,;
- 24-40 мм |
Установка на линию под напряжением |
+ |
Температурный диапазон |
- Стандартный от – 40°С до +70°С,;
- Расширенный от – 60°С до +85°С (по спецзаказу) |
Степень защиты индикатора |
IP66, IP 68 по ГОСТ 14254-96 |
Воздействие климатических факторов внешней среды |
- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
- Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);
- Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм |
Воздействие механических факторов |
Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски) |
