Параметр
|
Значение
|
|
АКИП-4147/1
|
АКИП-4147/1A
|
АКИП-4147/2
|

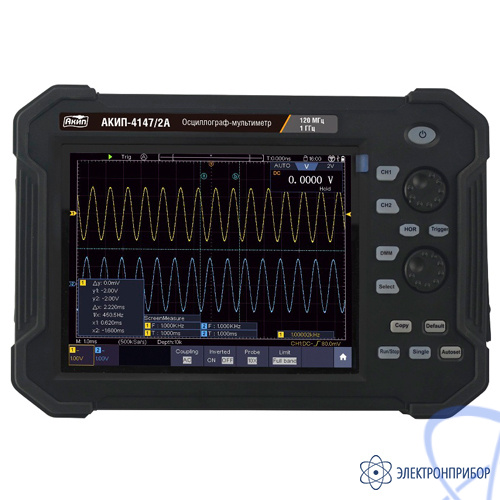

АКИП-4147/2A
|
|
РЕЖИМ ОСЦИЛЛОГРАФА
|
|
Вертикальная система
|
|
Полоса пропускания
|
0…70 МГц
|
0…70 МГц
|
0…120 МГц
|
0…120 МГц
|
|
Время нарастания
|
≤ 5,0 нс
|
≤ 5,0 нс
|
≤ 2,9 нс
|
≤ 2,9 нс
|
|
Ограничение ПП
|
20 МГц
|
|
Коэффициент отклонения (Коткл.)
|
1 мВ/дел…10 В/дел
|
|
Относительная погрешность установки коэффициентов отклонения
|
8 бит: ±4% @ 1 мВ/дел; ±3% @ > 2 мВ/дел
12/ 14 бит: ±3% @ 1 мВ/дел; ±2% @ > 2 мВ/дел
|
|
Постоянное смещение
|
1 мВ/дел … 50 мВ/дел: ± 2 В; 100 мВ/дел … 1 В/дел: ± 20 В; 2 В/дел … 10 В/дел: ± 200 В
|
|
Погрешность установки уровня постоянного смещения
|
±(3% + 0,05 дел)
|
|
Входной импеданс
|
1 МОм (±2 %) // 15 пФ (±5 пФ)
|
|
Максимальное входящее напряжение
|
400 В (DC + AC)
|
|
Связь по входу
|
Открытый, закрытый, “земля”
|
|
Горизонтальная система
|
|
Коэффициент развертки (Кразв.)
|
2 нс/дел…1000 с/дел
|
|
Погрешность опорного генератора Погрешность измерения временных интервалов (≤100 МГц)
|
±(δF·Tизм+2/Fд+0,6 нс),
где δF – относительная погрешность частоты внутреннего опорного генератора;
Tизм – измеренный временной интервал, с;
Fд – частота дискретизации, Гц
|
|
Синхронизация
|
|
Источник синхросигнала
|
Канал 1, Канал 2
|
|
Режимы запуска развертки
|
Автоматический, ждущий, однократный
|
|
Виды синхронизации
|
По фронту, по длительности импульса, ТВ синхронизация, по скорости нарастания, по ранту, по параметрам окна, отложенный запуск, по № фронта, по логическому шаблону, по протоколам UART, I2C, SPI, опция - CAN
|
|
Чувствительность синхронизации
|
Внутренняя: ±5 делений шкалы
|
|
Задержка запуска
|
100 нс … 10 с
|
|
Аналого-цифровое преобразование
|
|
Разрядность АЦП
|
8 бит
|
8 / 12 / 14 бит
|
8 бит
|
8 / 12 / 14 бит
|
|
Частота дискретизации
|
8 бит - 500 МГц/канал, 1 ГГц при объединении каналов
12 бит - 250 МГц/канал, 500 МГц при объединении каналов
14 бит - 100 МГц/канал
|
|
Интерполяция
|
Sin (х) / х, x
|
|
Объем памяти
|
20 МБ на канал (40 МБ при объединении каналов)
|
|
Режим работы
|
Выборка, пиковый детектор, усреднение
|
|
Измерения
|
|
По вертикали
|
Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
|
|
По горизонтали
|
Период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
|
|
Измерение вр. задержки
|
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
|
Курсорные
|
∆V, ∆T, ∆T&∆V между курсорами, авто
|
|
Математика
|
|
Функции
|
+, -, х; /; d/dt, ∫dt, √, БПФ – частотный анализ
|
|
Источник математики
|
КАН 1, КАН 2
|
|
Декодирование
|
|
Формат данных
|
Опция - I2C, SPI, UART, CAN
|
|
РЕЖИМ МУЛЬТИМЕТРА
|
|
Постоянное и переменное (скз) напряжение
|
|
Пределы измерения напряжений
|
DC
|
20 мВ, 200 мВ, 2 В, 20 В, 200 В, 1000 В
|
|
AC
|
20 мВ, 200 мВ, 2 В, 20 В, 200 В, 750 В (40 Гц … 1 кГц)
|
|
Максимальное разрешение
|
1 мкВ
|
|
Входное сопротивление
|
10 МОм
|
|
Погрешность
|
Пост.: ± 0,5 % ± 10 емр (20 мВ, 200 мВ); ± 0,3 % ± 5 емр (2 В, 20 В, 200 В); ± 0,5 % ± 5 емр (1000 В)
Перем.: ± 0.8 % ± 10 емр (20 мВ, 200 мВ, 2 В, 20 В, 200 В); ± 1 % ± 10 емр (750 В)
|
|
Постоянный и переменный (скз) ток
|
|
Предел измерений
|
10 А
|
|
Максимальное разрешение
|
1 мА
|
|
Максимальное разрешение
|
Пост: ± 2 % ± 10 емр
Перем: ± 2,5% ± 10 емр
|
|
Сопротивление
|
|
Предел измерений
|
200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм, 100 МОм
|
|
Максимальное разрешение
|
10 мОм
|
|
Погрешность
|
± 0,8 % ± 10 емр (200 Ом); ± 0,5 % ± 3 емр (2 кОм… 2 МОм);
± 0,8 % ± 5 емр (20 МОм); ± 5,0 % ± 10 емр (100 МОм)
|
|
Прозвон цепи
|
|
Порог срабатывания
|
<50 Ом
|
|
Индикация
|
Непрерывный звуковой сигнал
|
|
Испытание P-N
|
|
Напряжение теста
|
0…2 В
|
|
Емкость
|
|
Диапазон измерений
|
2 нФ … 20 мФ
|
|
Погрешность
|
± 4 % ± 10 емр
|
|
Регистратор
|
|
Интервал регистрации
|
0,5 с … 10 с (шаг 0,5 с)
|
|
Длительность записи
|
до 3 дней во внутреннюю память, до 10 дней на внешний носитель (USB диск)
|
|
Общие данные
|
|
ЖК-дисплей
|
Диагональ 20,3 cм, TFT (800 × 600); мультиметр — максимальная индикация «19999»
|
|
Интерфейс
|
USB, LAN, опция - WiFi
|
|
Универсальное питание
|
Аккумуляторная батарея: Li-Ion 8000 мА*ч, 7,4 В (до 5 ч автономной работы)
Зарядное устройство: 100 ~ 240 В, 50/60 Гц, 15 Вт
|
|
Условия эксплуатации
|
0 °С…40 °С; относительная влажность не более 90 %
|
|
Габаритные размеры
|
270 × 191 × 48 мм
|
|
Масса
|
1,7 кг (с аккумулятором, без аксессуаров)
|
